| محل منبع: | چین |
|---|---|
| نام تجاری: | InterLED |
| گواهی: | RoHS |
| شماره مدل: | BD3-3611XX-C11 |
| مقدار حداقل تعداد سفارش: | 2000 |
| جزئیات بسته بندی: | کارتن |
| زمان تحویل: | 3-4 هفته |
| کلور: | سفید، قرمز، آبی... | نصب: | THT (فناوری از طریق سوراخ) |
|---|---|---|---|
| تابع: | گرافیک | رنگ: | همه رنگ ها |
| پین مشترک: | آند/کاتد مشترک | ساخته شده در: | چین |
| طول عمر: | 50000 ساعت | OEM یا ODM: | آره |
| برنامه کاربردی: | سرپوشیده |

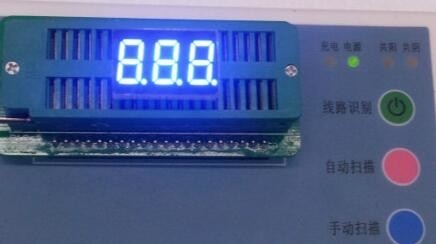

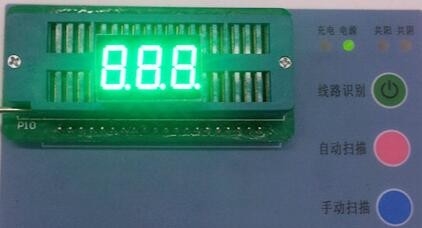

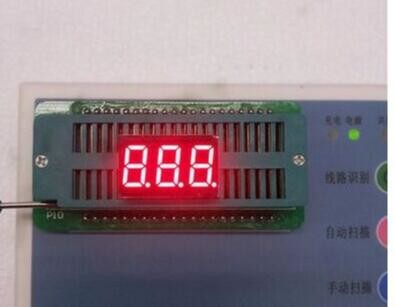

نمایشگر سه رقمی 0.36 اینچی Smd داخلی هفت بخش
امکانات
• ارتفاع رقم 0.36 اینچ (9.2 میلی متر).
• Lifttime 30000 HRS
• سازگار با RoHS.
• مصرف برق کم.
• نصب آسان بر روی برد کامپیوتر.
توضیحات
• صفحه نمایش 0.36 اینچی سه رقمی SMD
• آند مشترک یا کاتد مشترک
• رنگ ساطع کننده: سبز خالص، سبز زرد، زرد، کهربایی، نارنجی، قرمز، قرمز عمیق
• استاندارد: صورت خاکستری، بخش سفید.
| ■ حداکثر مطلق امتیاز (Ta=25℃): | |||||||||||||||||||||||||||||||||||
| پارامتر | سمبل | رنگ | وضعیت | رتبه بندی | واحد | ||||||||||||||||||||||||||||||
| اتلاف نیرو در هر بخش | PD | آبی | ─ | 45 | میلی وات | ||||||||||||||||||||||||||||||
| جریان رو به جلو در هر بخش | اگر | آبی | ─ | 15 | mA | ||||||||||||||||||||||||||||||
| کاهش رتبه If Per Segment | △اگر | آبی | تا≧25℃ | 0.20 | mA/ | ||||||||||||||||||||||||||||||
| اوج جریان رو به جلو در هر بخش | IFP | آبی | 1/10 وظیفه 10 کیلوهرتز | 100 | mA | ||||||||||||||||||||||||||||||
| ولتاژ معکوس در هر بخش | VR | آبی | ─ | 5 | V | ||||||||||||||||||||||||||||||
| محدوده دمای عملیاتی | تاپر | ─ | ─ | -35+85 | ℃ | ||||||||||||||||||||||||||||||
| محدوده دمای ذخیره سازی | Tstg | ─ | ─ | -35+85 | ℃ | ||||||||||||||||||||||||||||||
| ■ رتبه بندی ویژگی های الکتریکی/نوری (Ta=25℃): | |||||||||||||||||||||||||||||||||||
| مورد | سمبل | محل | رنگ | شرایط آزمایشی | رتبه بندی | واحد | |||||||||||||||||||||||||||||
| ولتاژ جلو | VF | در هر سگمنت | آبی یا دیگر | IF = 5 میلی آمپر | 2.6 | 2.9 | 3.2 | V | |||||||||||||||||||||||||||
| جریان معکوس | در هر سگمنت | آبی یا دیگر | VR=5V | - | - | 100.0 | μ.A | ||||||||||||||||||||||||||||
| شدت نور | IV | در هر سگمنت | آبی یا دیگر | IF = 5 میلی آمپر | - | 15 | - | mcd | |||||||||||||||||||||||||||
| طول موج | λD | در هر سگمنت | آبی یا دیگر | IF = 5 میلی آمپر | - | 460 | - | نانومتر | |||||||||||||||||||||||||||
| نیمه عرض خط طیفی | △λ | در هر سگمنت | آبی یا دیگر | IF = 5 میلی آمپر | - | 20 | - | نانومتر | |||||||||||||||||||||||||||
| نسبت تطبیق شدت نور (بخش به بخش) | IV-M | - | - | IF = 5 میلی آمپر | - | - | 2:1 | - | |||||||||||||||||||||||||||
| ■ شرایط لحیم کاری: | |||||||||||||||||||||||||||||||||||
| لحیم کاری دستی | 295℃±5℃ در 3 ثانیه | ||||||||||||||||||||||||||||||||||
| لحیم کاری غوطه ور | 260℃±5℃ در 5 ثانیه | ||||||||||||||||||||||||||||||||||
| لحیم کاری اتوماتیک | لحیم کاری 70 تا 80 درجه در 30 ثانیه 245 ± 5 درجه سانتیگراد در 5 ثانیه | ||||||||||||||||||||||||||||||||||
